Description du produit

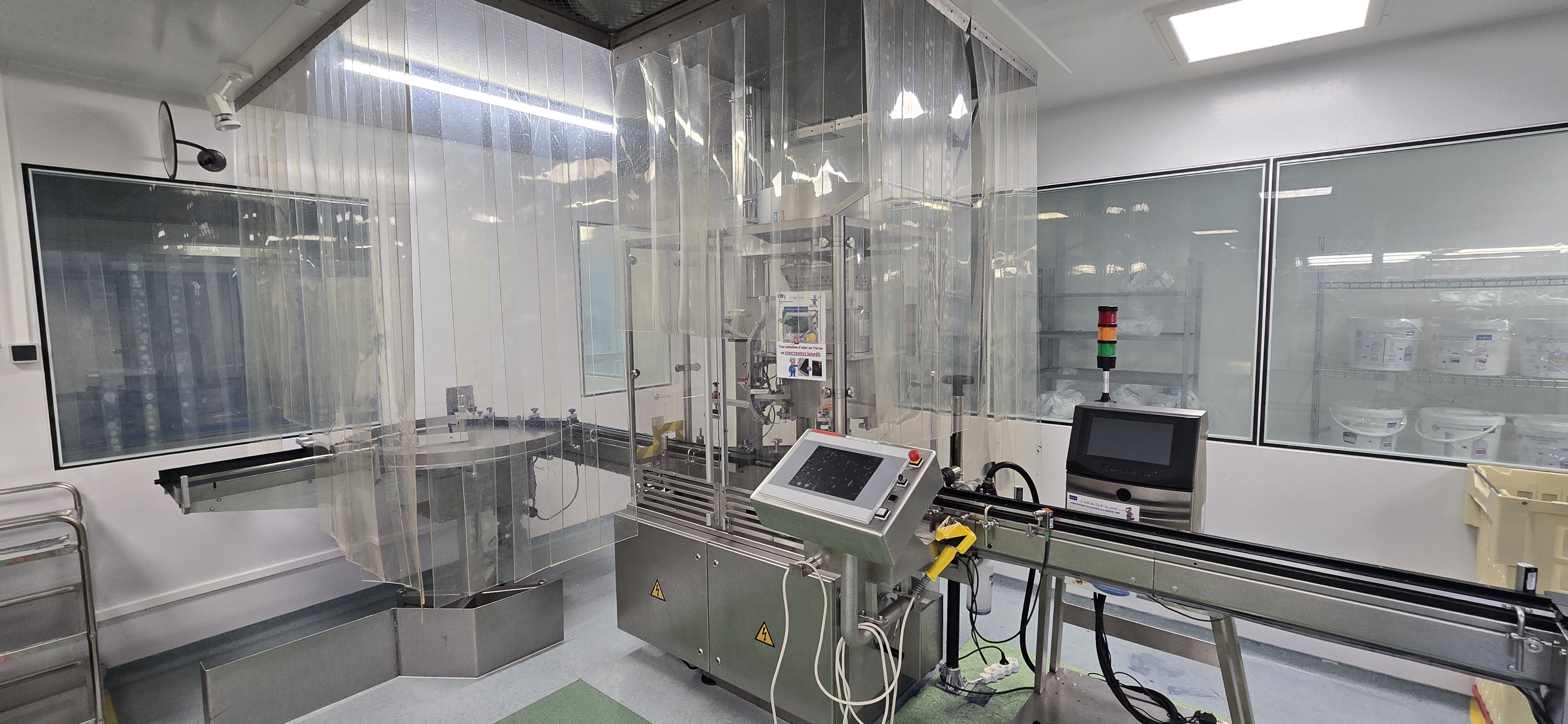

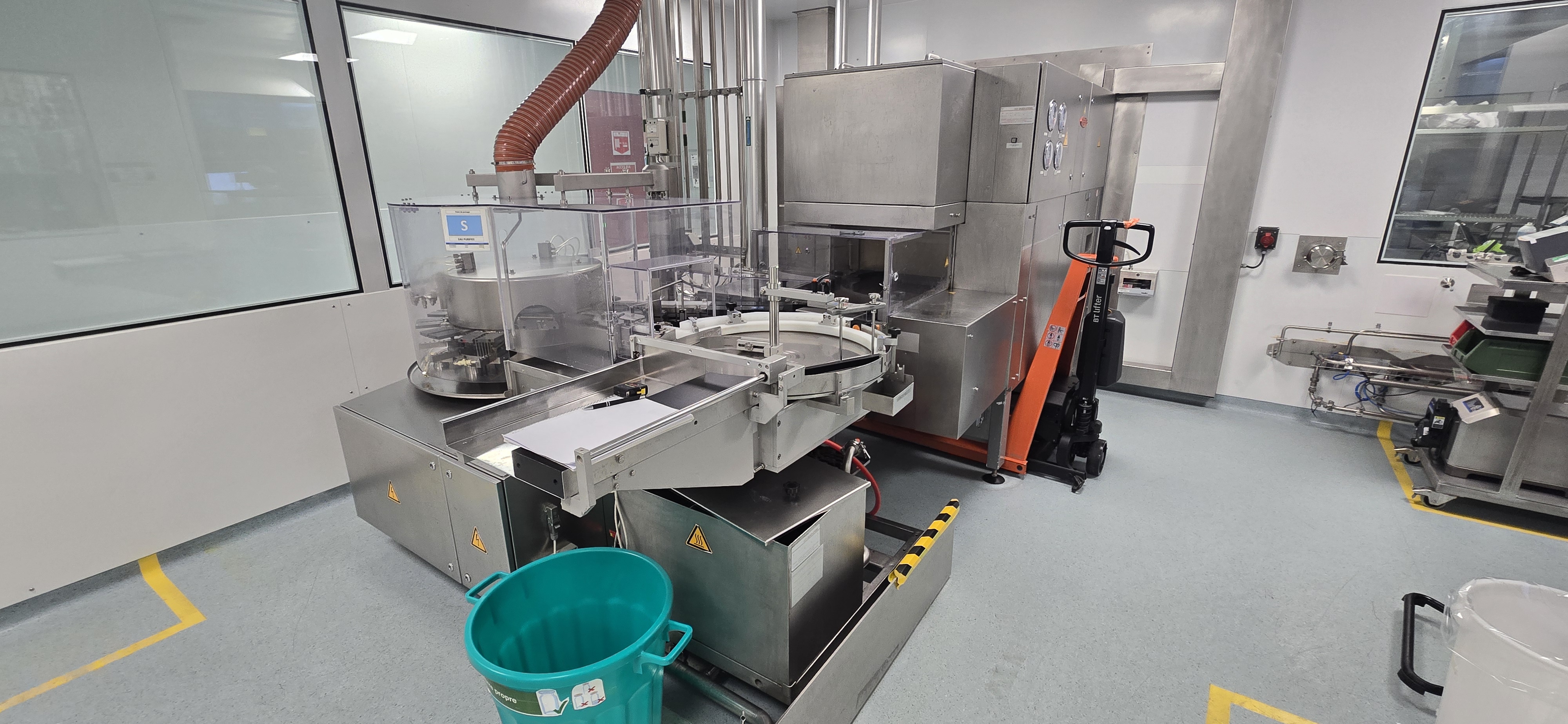

Ligne stérile Bausch & Strobel pour le conditionnement de flacons.

Equipée :
- 1 laveuse en ligne.
Modèle : FAW 1020 de 1995.

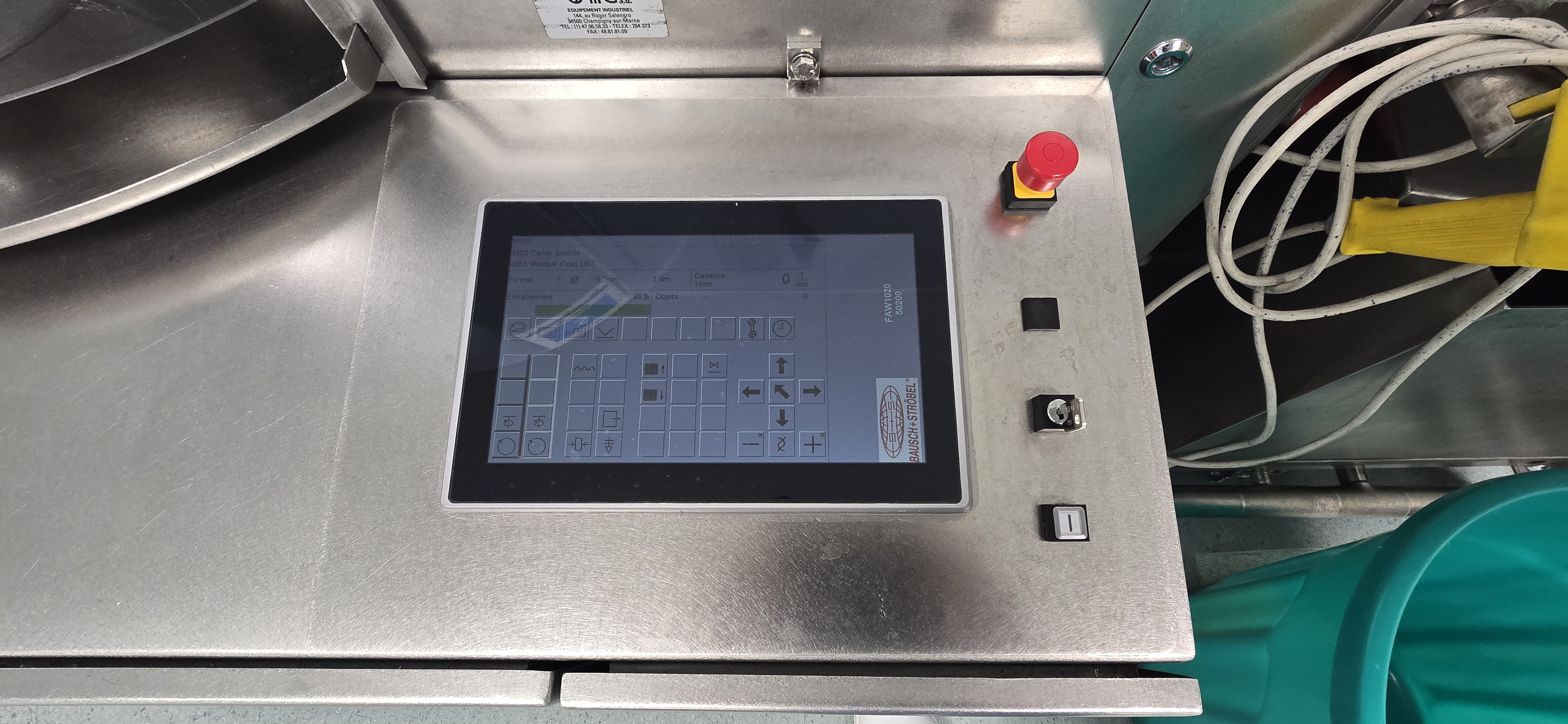

Nouvel écran et automate Siemens, révision faite par le fabricant.

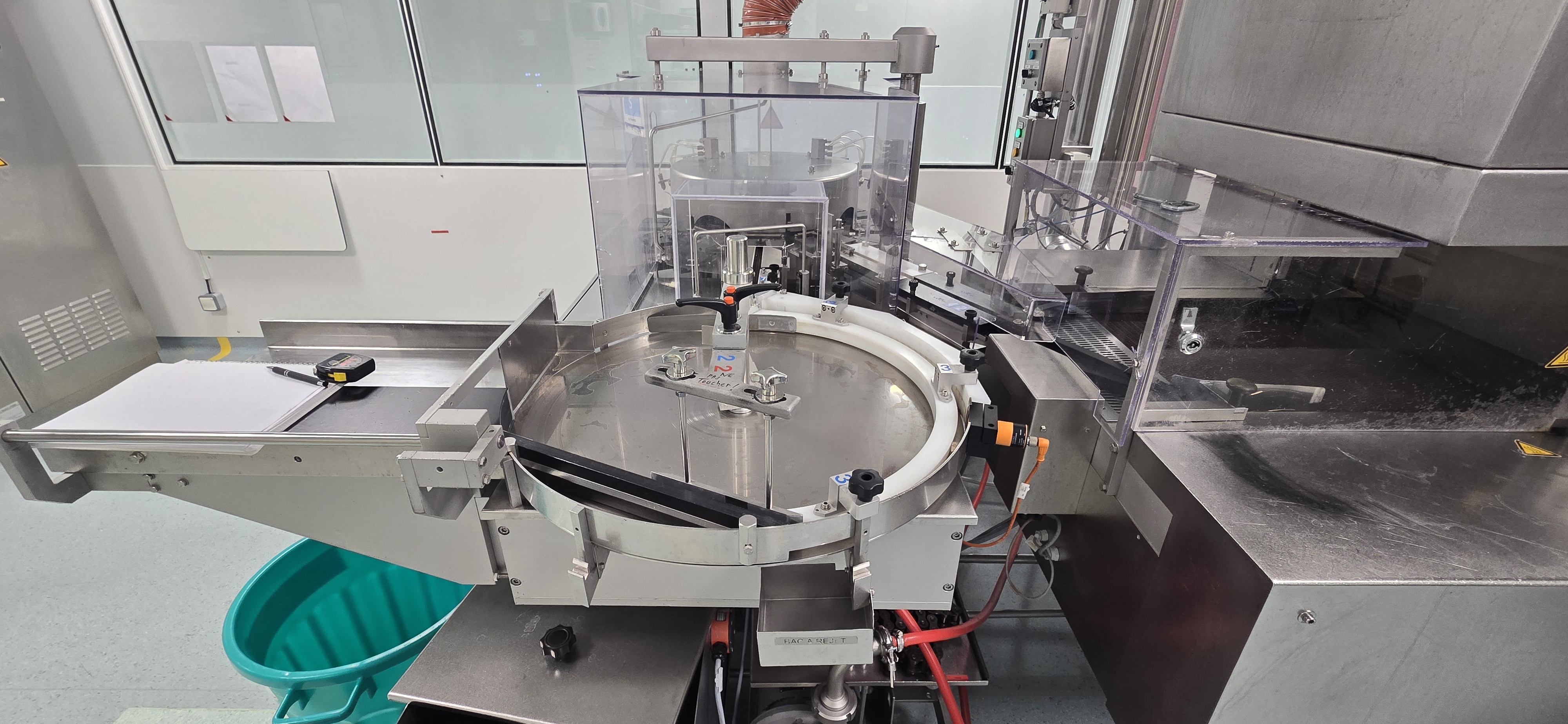

Plateau rotatif en inox avec tablette de déchargement des flacons.
Guides latéraux sur le plateau tournant pour amener les flacons vers le poste de lavage.
Poste de chargement 6 par 6 des flacons dans la laveuse.
Poste de retournement des flacons.
Lavage extérieur des flacons par buses.
Lavage intérieur des flacons par aiguilles.
Séchage par air comprimé.
Poste pour redresser les flacons en sortie de la laveuse.
Guides latéraux pour évacuer les flacons de la laveuse vers le tunnel de stérilisation.

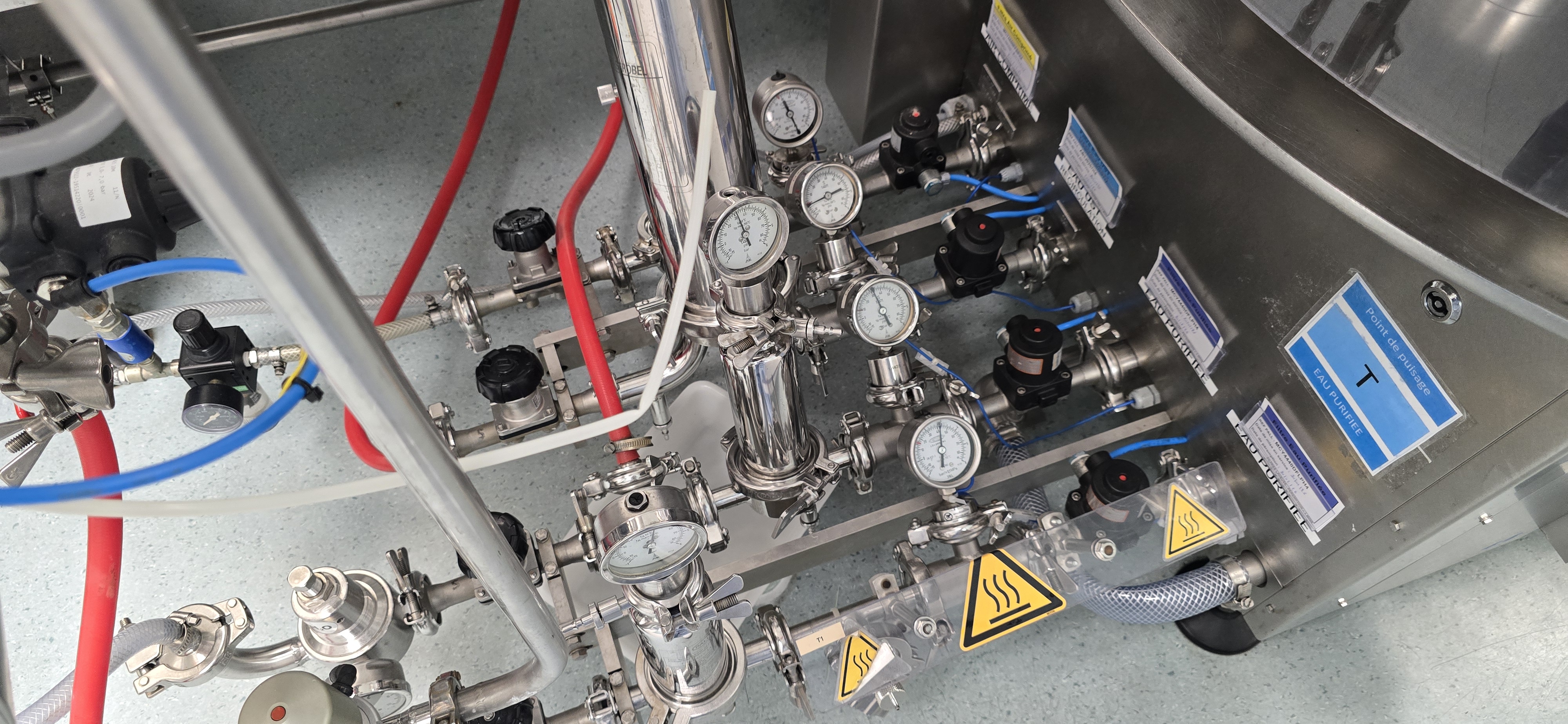

Station pour le recyclage de l’eau.
Pompe centrifuge.
Filtration des différentes eaux d'alimentation.
Filtration de l'air de séchage.
Entrainement général par moto-variateur.

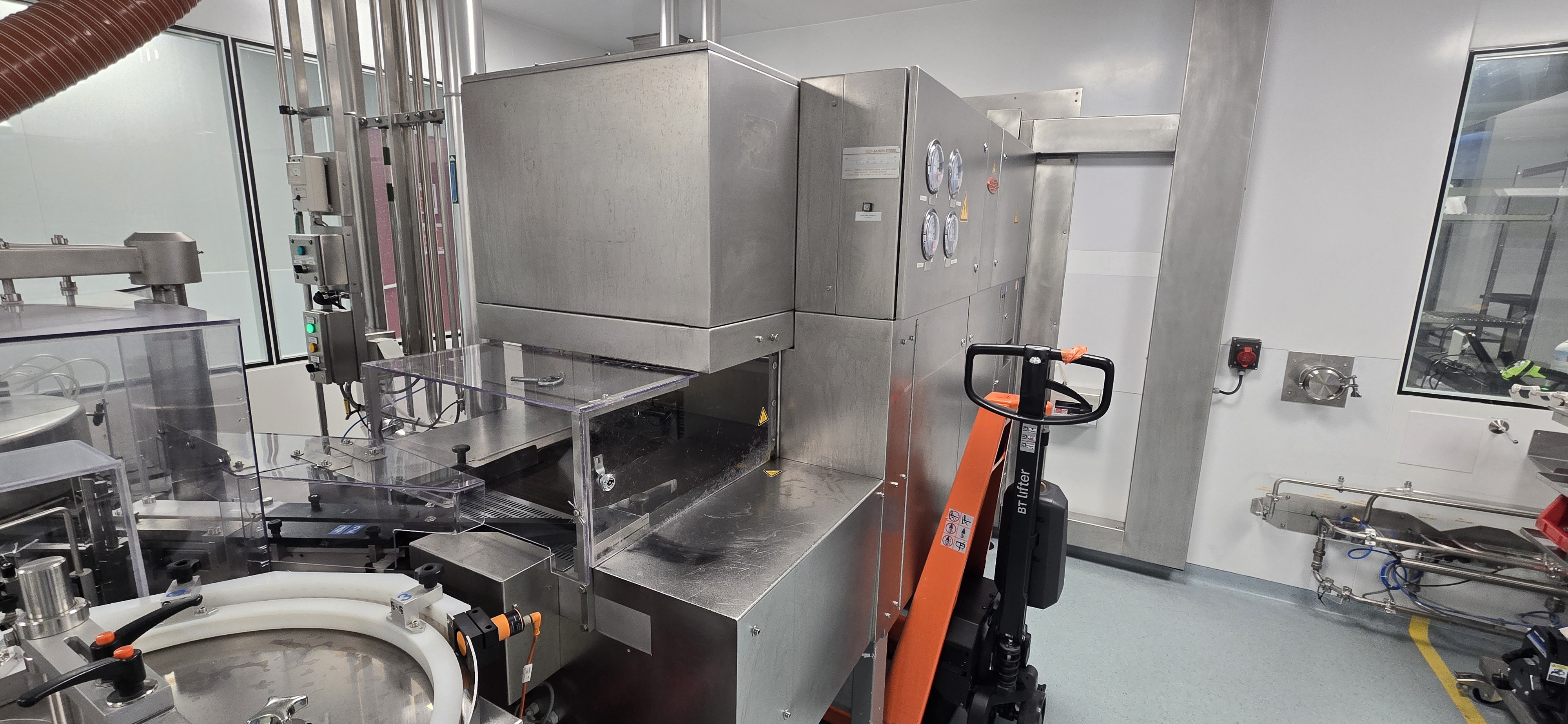

1 tunnel de stérilisation en ligne.
Modèle : DST 2247 de 1995
Zone d'entrée avec guide de jonction de la laveuse.
Le tunnel est composé en 3 zones ; Chauffage, stérilisation, refroidissement.
Flux laminaire montées en série pour garantir une stérilisation absolue.
Convoyeur à maille en inox. Longueur 2300 mm.
Chauffage électrique en zone chaude avec air ventile, filtration par filtre " hepa "
Puissance électrique 35.2 kw
Pression air comprime 6 à 10 bars
Température maxi 300°
Le temps de stérilisation est au minimum de 3 minutes.
Armoire en inox de puissance séparée.
Chassis en inox.

Remplisseuse en ligne avec dépose de bouchon caoutchouc.

Modèle : FFV 4010 de 1995.

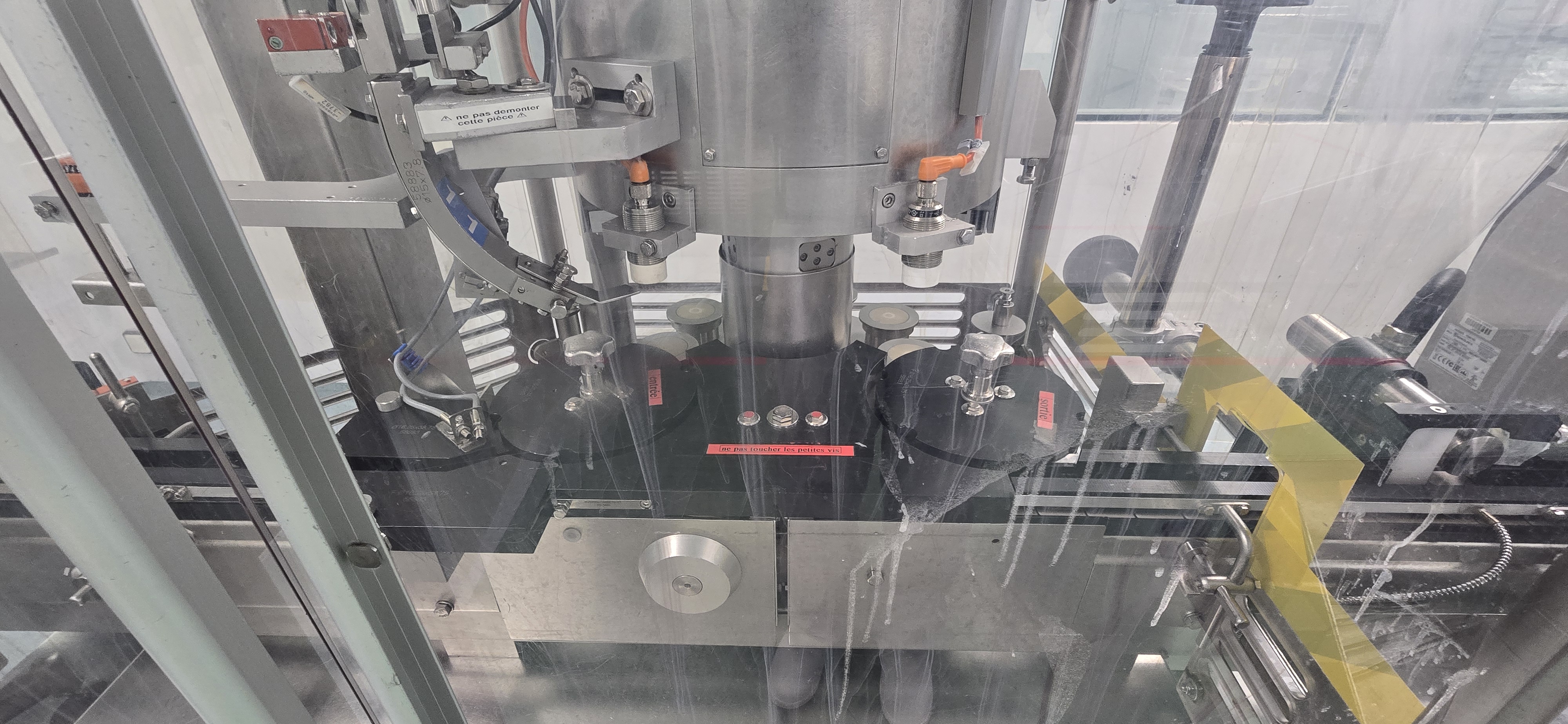

Sertisseuse rotative

Modèle : RBV 9000 de 1995
Nouvel écran et automate Siemens, révision faite par le fabricant.
Convoyeur à palettes en plastique avec guide latéraux pour l’amener des flacons.
Etoile d’entrée à 8 alvéoles pour le chargement des flacons.
Bol vibrant intégré pour alimenter les capsules.
Rampe d’amener des capsules vers les flacons.
Prise de la capsule à sertir « à la volée ».
Poste de sertissage rotatif.
Etoile de sortie à 8 alvéoles des flacons sertis.
Convoyeur à palettes en plastique avec guide latéraux pour évacuer les produits finis.
Outillage utilisé sur la machine actuellement capsule diamètre 15 mm, hauteur 7.8 mm.




Outillage actuel de la ligne:
Flacon de 3 ml. Diamètre 16 mm - hauteur 38 mm
Capsule de diamètre 15 mm et hauteur 7.8 mm.
Production maxi de cette ligne avec ces formats actuels ci-dessus :
12 000 flacons par heure environ.

Dimensions d'encombrement de la ligne stérile, poids des équipements et puissance en Kw :
Laveuse : 770 kg, puissance 3Kw.
Longueur 2.20 m - largeur 1.50 m - hauteur 1.60 m.
Station de recyclage de l'eau (type UST 95) : 90 Kg, Puissance 1.1 Kw.
Longueur 1.30 m - largeur 0.50 m - hauteur 0.60 m.
Tunnel de stérilisation avec son armoire de puissance déportée : 1335 kg, puissance 35,2 Kw.
Longueur 2.30 m - largeur 1.40 m - hauteur 2.10 m.

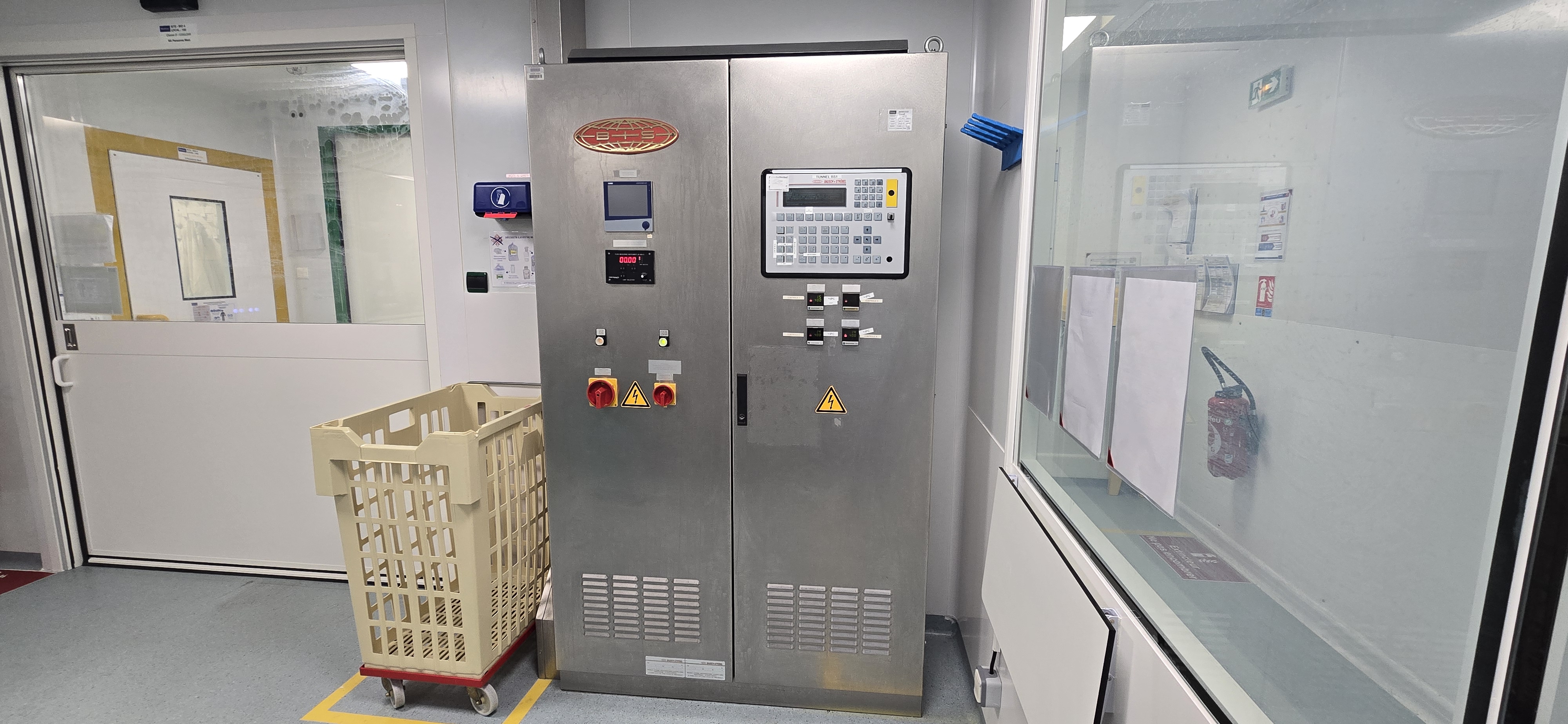

Armoire de puissance du Tunnel :
Longueur 1.20 m – largeur 0.50 m – hauteur 2.00m.
Remplisseuse – boucheuse et son armoire déportée : 2100 Kg, puissance 4.0 Kw.
Longueur 2.50 m - largeur 1.80 m - hauteur 1.80 m.
Armoire de puissance de la remplisseuse-boucheuse :
Longueur 2.00 m – largeur 0.50 m – hauteur 2.00 m.
Sertisseuse : 705 Kg, puissance 2.5 Kw.
Longueur 3.00 m – largeur 2.00 m – hauteur 1.80 m
