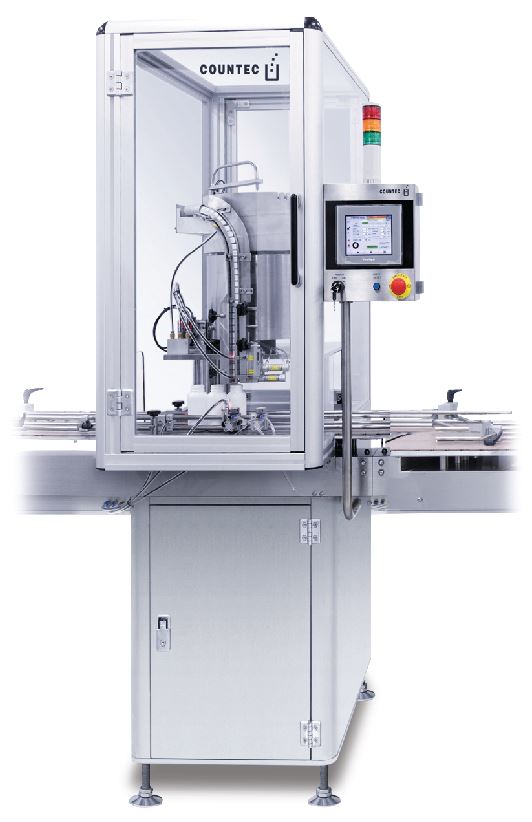

2334 - insereuse - countec - cg-120

Description du produit

Principe de fonctionnement :
- Les canisters de gel de silice sont alimentés par un bol vibrant vers la goulotte de remplissage.
- La position du canister est vérifiée par des capteurs supérieur et inférieur.
- Le canister est retenu par une barrière (shutter gate) jusqu’à ce que le flacon soit en position.
- L’alimentation vibrante fonctionne à la demande en fonction du capteur supérieur.
- Le canister est libéré par l’action de la barrière.
- Le capteur inférieur vérifie la chute du canister et libère le flacon via la barrière de sortie.
- Détection « pas de flacon = pas de canister libéré ».
- Capteur d’arrêt en cas de blocage en aval.
- Commande par écran tactile Pro-Face.
- Possibilité d’insertion multiple (plusieurs canisters par flacon).
La quantité de déshydratant insérée peut être augmentée sur demande.

Dimensions des contenants :
Diamètre : 25 à 120 mm
(Jusqu’à 135 mm possible avec modification machine et frais supplémentaires).
→ Vérification obligatoire des échantillons de flacons.

Hauteur : 40 à 200 mm
→ Toute taille de flacon hors de cette plage doit être validée par COUNTEC.

Performance :
Capacité : jusqu’à 100 flacons/minute (basé sur un canister par flacon).
En cas d’insertion multiple, la vitesse peut être réduite.

Alimentation des canisters :
- 1 bol vibrant avec une goulotte.
- Type de convoyeur : 1 voie.

Dimensions des canisters :
Diamètre : 10 – 20 mm
Hauteur : 10 – 20 mm
Capacité du bol vibrant : 18 litres

Construction :
Acier inoxydable AISI 304.
Convoyeur à lattes en plastique.

Alimentation électrique : 220V, monophasé, 50/60 Hz
→ Si l’alimentation est supérieure à 220V, un transformateur est requis.
Consommation électrique : 400 W
Air comprimé : 6 bars
Consommation d’air : 15 litres/minute
